MessageSujet: Re: Locomotives   Dim 12 Déc - 23:56

Wink merci pour le lien et les explications
Revenir en haut Aller en bas
afterburner
dément
dément
avatar

Nombre de messages : 4341
Age : 75
Localisation : EBLG/LGG (Liège - Belgique)
Date d'inscription : 02/11/2008

MessageSujet: Re: Locomotives   Mar 14 Déc - 0:25

Merci également Thierry pour tes explications !
Revenir en haut Aller en bas
Thierry
siphonné
siphonné
avatar

Nombre de messages : 5713
Age : 56
Localisation : Philippeville (4Kms de Florennes AFB), Belgique
Date d'inscription : 23/04/2008

MessageSujet: Re: Locomotives   Mar 14 Déc - 22:47

Mais de rien, Yolande et Jean-Marie !
Expliquer toutes ces petites choses relatives à mon travail, j'adore ça... C'est un plaisir pour moi ! Wink
Amitiés à vous deux ! Smile

Thierry.
Revenir en haut Aller en bas
Thierry
siphonné
siphonné
avatar

Nombre de messages : 5713
Age : 56
Localisation : Philippeville (4Kms de Florennes AFB), Belgique
Date d'inscription : 23/04/2008

MessageSujet: Re: Locomotives   Mar 12 Avr - 23:22

Après une semaine d'essais bien remplie en vue de l'homologation par notre organisme fédéral "Belgorail", de nos locomotives série 18, voici quelques photos prises "en vitesse" sur la cour de l'atelier de Kinkempois (région Liégeoise) avant de démarrer...

La 1801, première d'une série qui comptera 120 locomotives...
Derrière : la 1802


Les 1828 et la 1825 en disposées en UM pour des essais de multiplexage en vue de l'homologation.


Le tableau de bord très ergonomique est un bel exemple d'une répartition idéale des commandes sur le pupitre...


Un autre angle de vue plus rapproché.


Une vue du couloir central dans la salle des machines.
On aperçoit au loin le pupitre de bord par la porte d'accès à une des cabines de conduite.
Au premier plan à gauche avec les grilles rouges : le bâti HTG (HilfsbetriebeTrafoGerüst) qui renferme les transformateurs galvaniques ; juste en face de ce bâti, le support des câblots "HT" et "UIC" ; puis plus loin et de part et d'autre les armoires des convertisseurs de traction pilotés chacun électroniquement par un "ASG" (Antriebs Steuer Gerät) et renfermant également les convertisseurs statiques "HBU" (HilfsBetriebUmrichter)


Voilà pour la petite visite guidée Laughing ...
Amitiés,

Thierry.
Revenir en haut Aller en bas
jean-noël
administrateur
administrateur
avatar

Nombre de messages : 15998
Age : 46
Localisation : le gard
Date d'inscription : 10/02/2005

MessageSujet: Re: Locomotives   Mar 12 Avr - 23:59

excellente visite et avec des explications comme les tiennes c'est un régale merci oh

_________________
A bientôt  Jean-Noël
http://www.flickr.com/photos/129638210@N03/sets/
Revenir en haut Aller en bas
http://images-avions.chez-alice.fr/cariboost1/index.html
YOYO 84
enragé
enragé
avatar

Nombre de messages : 9814
Age : 66
Localisation : Bollène
Date d'inscription : 14/04/2008

MessageSujet: Re: Locomotives   Mer 13 Avr - 0:27

Wink + 1 merci Thierry
Revenir en haut Aller en bas
Papy_Moustaches
Modérateur
Modérateur
avatar

Nombre de messages : 19988
Age : 70
Localisation : AVIGNON
Date d'inscription : 26/07/2005

MessageSujet: Re: Locomotives   Mer 13 Avr - 0:58

Toujours aussi captivant Thierry, un grand merci Laughing

_________________
Mon blog (ci-dessous)



L'homme à la C 4 noire ..

Revenir en haut Aller en bas
http://aeroshoots.blogspot.com/
papa_yankee
amoureux
amoureux
avatar

Nombre de messages : 1232
Age : 47
Localisation : Marseille
Date d'inscription : 28/01/2008

MessageSujet: Re: Locomotives   Mer 13 Avr - 9:51

Super visite!
Revenir en haut Aller en bas
Thierry
siphonné
siphonné
avatar

Nombre de messages : 5713
Age : 56
Localisation : Philippeville (4Kms de Florennes AFB), Belgique
Date d'inscription : 23/04/2008

MessageSujet: Re: Locomotives   Mer 13 Avr - 20:15

Yolande, Jean-Noël, Jean-Marie, Papa-Yankee,

Merci pour vos gentils comments !
D'autres suivront mais j'ai effectué beaucoup de photos "techniques" (détails d'appareils) qui ne vous intéresseront certainement pas.
Donc il faudra que je sélectionne...
Amitiés et encore merci ! Wink

Thierry.
Revenir en haut Aller en bas
Thierry
siphonné
siphonné
avatar

Nombre de messages : 5713
Age : 56
Localisation : Philippeville (4Kms de Florennes AFB), Belgique
Date d'inscription : 23/04/2008

MessageSujet: Re: Locomotives   Dim 22 Mai - 23:35

Bonsoir à tous ! 😉

Pendant deux jours, j’ai effectué les essais en ligne de la locomotive diesel 6255 qui sortait de l’Atelier Central de Salzinnes où elle venait de subir une grande révision.
Cette locomotive étant équipée du nouveau dispositif de répétition des signaux TBL1+, les essais étaient soumis à l’homologation par notre organisme fédéral Belgorail.

Elle va ensuite être réceptionnée par Infrabel dont elle porte les couleurs et à qui elle est destinée.
La livrée malheureusement n’est pas du meilleur goût. Personnellement, je n’apprécie guère Confused
Mais les goûts et les couleurs Laughing

La locomotive 6255 à l’intérieur du hall, avant la sortie de l’AC Salzinnes

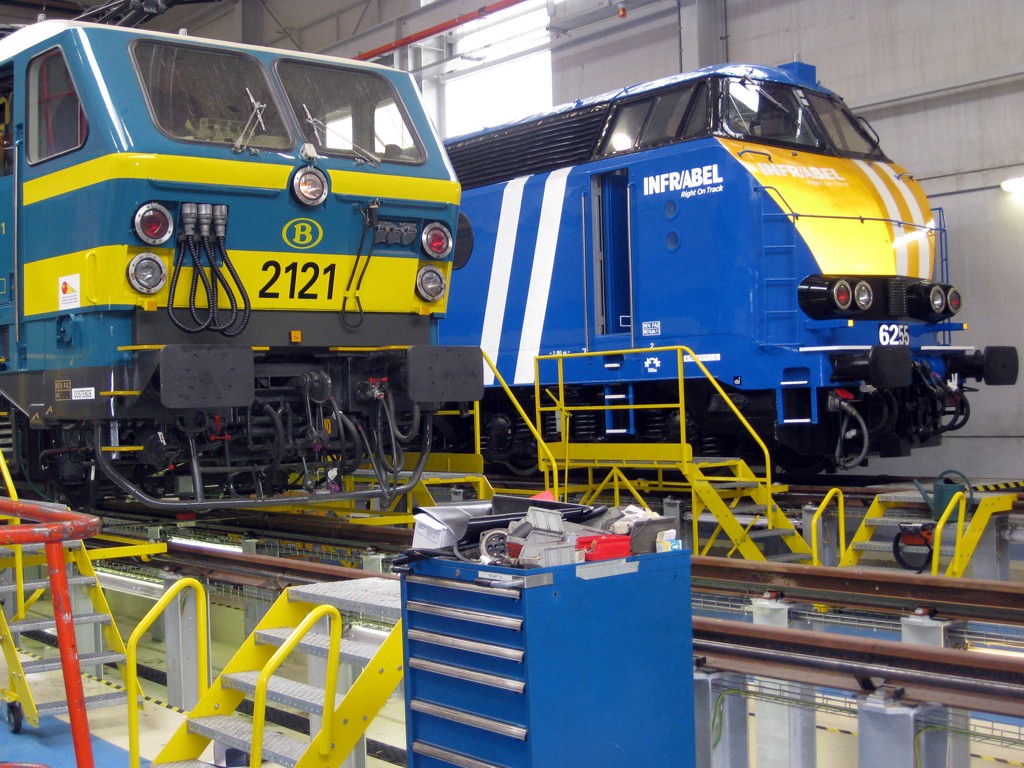

Autre vue de la locomotive dans ce même hall à côté d’une loco électrique série 21 (la 2121)


La 6255 à Luttre (L124) après son premier parcours à l’extérieur
Revenir en haut Aller en bas
Thierry
siphonné
siphonné
avatar

Nombre de messages : 5713
Age : 56
Localisation : Philippeville (4Kms de Florennes AFB), Belgique
Date d'inscription : 23/04/2008

MessageSujet: Re: Locomotives   Dim 22 Mai - 23:36

Suite...

Le tableau de bord de la locomotive


Le module TBL1+

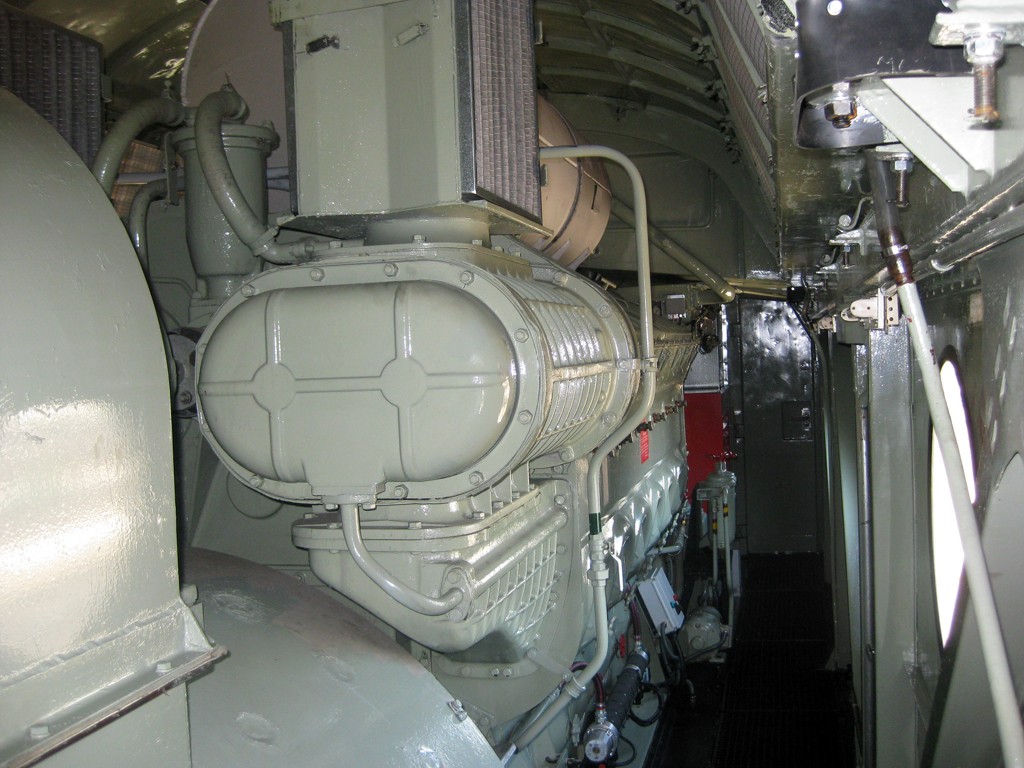

Le moteur diesel GM 12-567-D, vu côté génératrice principale.
A l’avant-plan : les Roots de balayage typiques des moteurs GM à 2 temps


Entièrement révisé, le moteur a été pourvu d’un équipement mobile entièrement neuf (chemises de cylindres, pistons et segments, bielles et culasses).
Arrivé tout droit de GM "ElectroMotiveDivision", La Grange, Illinois, USA


Une vue du moteur côté pompes à eau.
A l’avant-plan, les filtres à gasoil ultra-fins et leurs globes en verre.
Revenir en haut Aller en bas
Thierry
siphonné
siphonné
avatar

Nombre de messages : 5713
Age : 56
Localisation : Philippeville (4Kms de Florennes AFB), Belgique
Date d'inscription : 23/04/2008

MessageSujet: Re: Locomotives   Dim 22 Mai - 23:38

Et pour conclure Very Happy ...
Lorsqu’un conducteur travaille très mal (eh oui, ça arrive), voici ce qui se passe affraid

Ci-dessous, un patinage non contrôlé des 6 essieux d’une locomotive diesel série 51 comme celle-ci...


Les encoches causées par la fonte du métal qui constitue le rail.


Gros plan sur une des encoches…


Les dégâts furent très coûteux la locomotive à "décoller" du rail, les 6 essieux à remplacer et bien entendu les rails à tronçonner et à remplacer.

Heureusement, ce sont des choses qui n'arrivent que très exceptionnellement !

Amitiés à vous tous Wink ,

Thierry.
Revenir en haut Aller en bas
papa_yankee
amoureux
amoureux
avatar

Nombre de messages : 1232
Age : 47
Localisation : Marseille
Date d'inscription : 28/01/2008

MessageSujet: Re: Locomotives   Lun 23 Mai - 9:56

Shocked Shocked Shocked
Très impressionnant !
Revenir en haut Aller en bas
christophe
averti
averti


Nombre de messages : 217
Age : 39
Localisation : bagnols sur cèze
Date d'inscription : 03/02/2008

MessageSujet: Re: Locomotives   Lun 23 Mai - 22:53

Bonsoir Thierry,
les dégâts causés par le patinage sont vraiment impressionnants! affraid
Il n'y avait plus de sable dans les sablières Question
Revenir en haut Aller en bas
YOYO 84
enragé
enragé
avatar

Nombre de messages : 9814
Age : 66
Localisation : Bollène
Date d'inscription : 14/04/2008

MessageSujet: Re: Locomotives   Lun 23 Mai - 23:37

Wink merci pour ce reportage Thierry et les explications.
Revenir en haut Aller en bas
Papy_Moustaches
Modérateur
Modérateur
avatar

Nombre de messages : 19988
Age : 70
Localisation : AVIGNON
Date d'inscription : 26/07/2005

MessageSujet: Re: Locomotives   Mar 24 Mai - 0:35

C'est fou les dégâts causés par le patinage !
Merci Thierry Laughing

_________________
Mon blog (ci-dessous)



L'homme à la C 4 noire ..

Revenir en haut Aller en bas
http://aeroshoots.blogspot.com/
Thierry
siphonné
siphonné
avatar

Nombre de messages : 5713
Age : 56
Localisation : Philippeville (4Kms de Florennes AFB), Belgique
Date d'inscription : 23/04/2008

MessageSujet: Re: Locomotives   Mar 24 Mai - 19:52

Yolande, Jean-Marie, papa_yankee, Christophe,

Merci pour vos commentaires qui font plaisir à lire !...
christophe a écrit:
...Il n'y avait plus de sable dans les sablières Question
Bonsoir, Christophe !

Eh bien figures-toi qu'Alexandre "Voodoo 34" a posé exactement la même question sur notre forum belge d'aviation "FlyFanForum" !
Plutôt que de réécrire le tout en d'autres mots, je me permets de recopier "texto" ce que je lui ai donné comme explications en réponse à cette question Wink ...

Sur nos locos diesel, on agit sur l'accélération du moteur diesel en la réduisant pour prévenir le patinage et donc l'emballement des essieux.
Les moteurs de traction sur la 51 étant des moteurs à courant continu et à excitation série, ils s'emballent à vide.
Le rotor atteint alors des vitesses de rotation telles que la force centrifuge fait se dessertir les bobinages de cuivre. On parle alors d'essorage du moteur qui est détruit...
Avec un rail gras et humide et une forte charge, il est parfois difficile de "décoller" un train lourd.
La loco patine, l'accélération est alors réduite. Du coup, plus assez de traction ; puis le patinage cesse et l'accélération revient, puis de nouveau patinage etc... On utilise alors comme tu le soulignes le sablage.
On serre parfois un peu le frein direct (qui n'agit que sur la loco) pour "retenir" les essieux pour qu'ils ne patinent pas trop.
C'est très difficile à gérer parfois et il faut de l'expérience, lors de la remorque de tels trains lourds par des conditions atmosphériques défavorables à des endroits à forte déclivité (en rampe)...
Dans ce cas-ci, le conducteur a isolé la protection électronique de décel patinage.
Il a tenté de démarrer et n'a surveillé ni son ampèremètre de traction (qui vu l'emballement devait indiquer une valeur de courant relativement faible) ni son tachymètre qui a du grimper très haut en vitesse. Honteux !
La sanction a été de taille Very Happy ...
Amitiés,

Thierry.
Revenir en haut Aller en bas
f84g
amoureux
amoureux
avatar

Nombre de messages : 1182
Age : 48
Localisation : Belgique
Date d'inscription : 15/07/2006

MessageSujet: Re: Locomotives   Mar 24 Mai - 22:39

Ya pas, une 51, ça meule bien lol!

Je suppose qu'il a fallut lever la loco ?

@+
Revenir en haut Aller en bas
Thierry
siphonné
siphonné
avatar

Nombre de messages : 5713
Age : 56
Localisation : Philippeville (4Kms de Florennes AFB), Belgique
Date d'inscription : 23/04/2008

MessageSujet: Re: Locomotives   Mar 24 Mai - 23:54

f84g a écrit:
...Je suppose qu'il a fallut lever la loco ?....
Bonjour, Jean-Yves ! cheers

Comment vas-tu ?
Oui, train de relevage nécessaire, vu la profondeur des encoches ! Confused
Amitiés et à très bientôt, j'espère Cher Jean-Yves ! Wink

Thierry.
Revenir en haut Aller en bas
f84g
amoureux
amoureux
avatar

Nombre de messages : 1182
Age : 48
Localisation : Belgique
Date d'inscription : 15/07/2006

MessageSujet: Re: Locomotives   Mer 25 Mai - 19:17

Très bien, merci à toi Very Happy

@+
Revenir en haut Aller en bas
Vortex84
dingue
dingue
avatar

Nombre de messages : 1948
Age : 33
Localisation : Camaret sur Aygues
Date d'inscription : 09/02/2008

MessageSujet: Re: Locomotives   Jeu 26 Mai - 9:05

Impressionnant Thierry!!! bravo
Revenir en haut Aller en bas
Thierry
siphonné
siphonné
avatar

Nombre de messages : 5713
Age : 56
Localisation : Philippeville (4Kms de Florennes AFB), Belgique
Date d'inscription : 23/04/2008

MessageSujet: Re: Locomotives   Ven 27 Mai - 21:54

Merci, Jérémy ! Wink
Amitiés,

Thierry.
Revenir en haut Aller en bas
bva25j



Nombre de messages : 5
Age : 43
Localisation : Rebecq
Date d'inscription : 07/09/2012

MessageSujet: Re: Locomotives   Lun 8 Oct - 17:53

Bonjour, c'est avec bonheur que j'ai découvert ce fil ... magnifiques photos !
Revenir en haut Aller en bas
Sukhoi26
spiritueux
spiritueux
avatar

Nombre de messages : 605
Age : 66
Localisation : Paris, puis Montélimar
Date d'inscription : 08/01/2008

MessageSujet: Re: Locomotives   Lun 8 Oct - 21:26

Je découvre ce topic et remercie Thierry pour toutes ses explications techniques ainsi que pour ses photos toutes plus belles les unes que les autres.
Revenir en haut Aller en bas
Thierry
siphonné
siphonné
avatar

Nombre de messages : 5713
Age : 56
Localisation : Philippeville (4Kms de Florennes AFB), Belgique
Date d'inscription : 23/04/2008

MessageSujet: Re: Locomotives   Dim 16 Déc - 13:54

Cher Jean-Loup,

C'est avec grand plaisir que je transmets à qui est intéressé, ce que je connais de notre métier...
Désolé pour mon retard à te répondre, je viens seulement de prendre connaissance de ton commentaire... Embarassed Embarassed
A très bientôt, Jean-Loup Wink ...
Amitiés,

Thierry.
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Locomotives

Revenir en haut Aller en bas

Locomotives
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 22 sur 23Aller à la page : Précédent  1 ... 12 ... 21, 22, 23  Suivant
 Sujets similaires
-
» Locomotives
» Locomotives et trains vintages
» BB 75000
» Photos des gares normandes
» Bongour...

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
aviation photographie :: -----photographies non aviation----- :: choses-
Sauter vers:
